PRODUKTDATENBLATT
XE FLASH
Kompakter Blitz-Controller für präzise Ansteuerung von Xenon-Lampen
XE FLASH
Kompakter Blitz-Controller für präzise Ansteuerung von Xenon-Lampen
| PDF Datenblatt |
Unser neuer Xenon-Blitz-Controller ermöglicht eine präzise und flexible Ansteuerung von Xenon-Blitzlampen. Mit Triggerfrequenzen bis 1 kHz, konfigurierbarer Blitzenergie und integriertem Monitoring, das unter anderem Fehlzündungen erkennt, lässt er sich optimal an die jeweilige Anwendung anpassen.

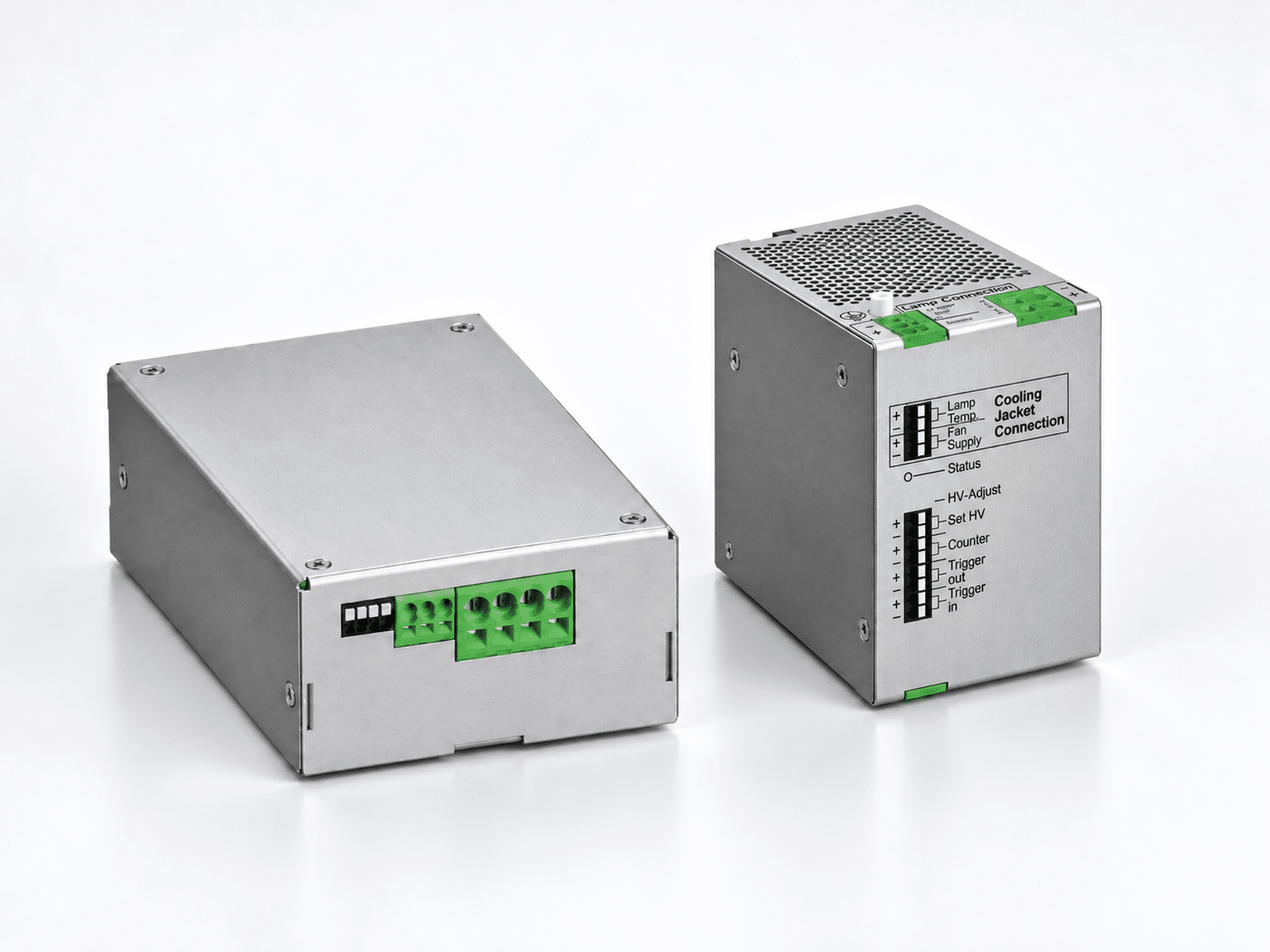

Der Controller ist mit gängigen Hamamatsuund Excelitas-Xenonlampen von 10 bis 60 W kompatibel und in zwei Ausführungen erhältlich: als Einbaumodul, sowie als Gerät mit Hutschiene für die Schaltschrankmontage. Auf Wunsch kann der Controller zudem kundenspezifisch an die jeweilige Anwendung angepasst werden.
Produkt-Highlights
- Kompaktes Design für flexible Integration

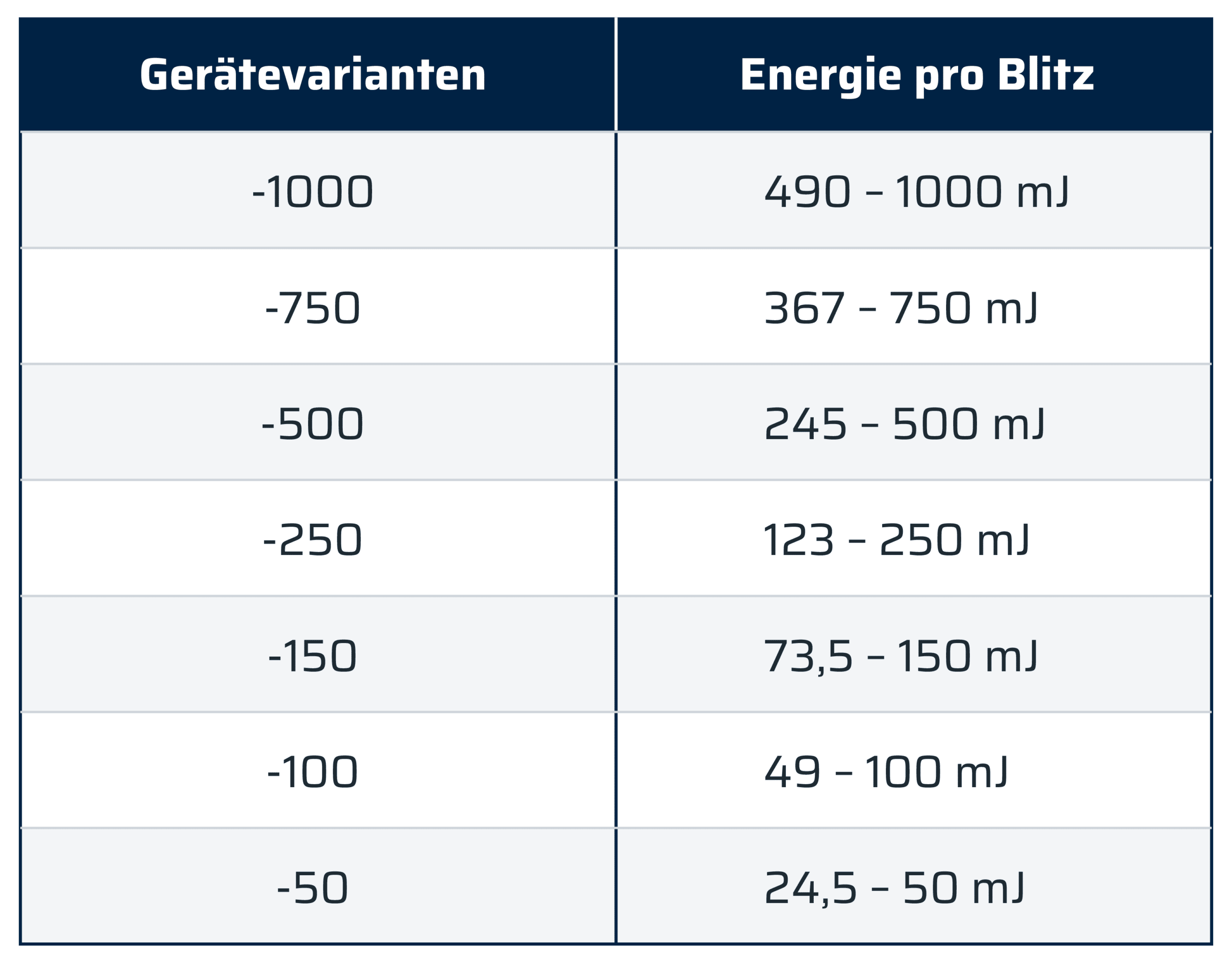

- Konfigurierbare Blitzenergie
- Kompatibel mit gängigen Hamamatsu- & Excelitas-Xenonlampen von 10–60 W
- Triggerfrequenz bis 1 kHz
- Umfangreiches integriertes Monitoring
Anwendungsbereiche
- Industrielle Bildverarbeitung
- Inspektions- und Prüfsysteme
- Halbleiter- und Waferinspektion
- Optische Analyse- und Messtechnik
XE FLASH
Technische Daten
Technische Daten
| Eingangsparameter | |
|---|---|
| Versorgungsspannung | 9 bis 48 VDC |
| Trigger-Eingang | Low: 0 bis 0,8 V / high: 2,4 bis 5 V |
| Maximale Pulsfrequenz | 100 kHz |
| Ausgangsparameter | |
|---|---|
| Ausgangskanäle | 4 unabhängige Konstantstromausgänge mit Parameterüberwachung |
| Anstiegszeit t10-90 | 3 μs |
| Abfallzeit t10-90 | 1 μs |
| Effizienz (Pout / Pin) | Bis 97 % |
| Ausgangsspannung | 0 bis Vin -1 V |
| Gesamtverlustleistung | 10 W |
| Per Software einstellbare Parameter | ||
|---|---|---|
| Ausgangsstrom | 0 bis 30 A in 8 mA Schritten, bis 3 A CW, bis 30 A gepulst | 0 bis 3 A in 1 mA Schritten, bis 1,5 A DC, bis 3 A gepulst |
| Pulslängeneinstellung | 5 μs…60 s, Jitter < 0,1 μs | |
| Pulsverzögerung | 5 μs…60 s, Jitter < 0,1 μs | |
| Sicherheit | |
|---|---|
| Überwachung | LED-Strom, Gehäusetemperatur, interne Temperaturen, Parameterüberwachung (Pulslänge/Strom) |
| Ausführung | |
|---|---|
| Gewicht | 0,5 kg |
| Abmessungen | Siehe Abbildung |
| Schnittstellen | Ethernet oder USB |
| Umgebungstemperatur | 0 bis 40 °C |
| Befestigung | Montagelöcher, Clip für DIN-Schienen |
| Zubehör | |
|---|---|
| Lieferumfang | Gerät, 1× Federleiste 4-pol, 4× Federleiste 2-pol, 2× Clip für DIN-Schienen, Bedienungsanleitung, Software |
