Case study:
High-Power LED-Blitz-Controller für die Güterwageninspektion
Ein 40 kW-Blitz auf den Punkt: Unser LED-Pulscontroller für die Güterwageninspektion
In sechs Monaten zur kompakten 16-Kanal-OEM-Lösung für höchste Pulsleistungen
Für die Stromversorgung und Ansteuerung der LED-Beleuchtung einer automatisierten Güterwageninspektion entwickelten wir in nur sechs Monaten einen 16-Kanal-Hochleistungs-LED-Pulscontroller. Er liefert kurze, leistungsstarke und reproduzierbare Strompulse an die LEDs für eine konstante Bildqualität. So können unter anderem Graffiti und Beschädigungen sowie relevante Kennzeichnungen wie Wagen-, Container- oder Gefahrgutdaten zuverlässig erfasst und ausgewertet werden.
Ergebnisse auf einen Blick
Nach sechs Monaten war die 16-Kanal-Lösung validiert und serienreif mit einer jährlichen Stückzahl von bis zu 100 Geräten. Ein zentraler Controller ersetzt mehrere Einzelgeräte, vereinfacht die Systemintegration und liefert den LEDs reproduzierbare Strompulse für eine konstant zuverlässige Bildaufnahme.
16 Kanäle je 2,5 kW
zentral parametrierbar
40 kW
elektrische Ausgangsleistung
6 Monate
Entwicklungszeit
50 A
max. Pulsstrom pro Kanal
50 V
pro Kanal
50 µs
Pulsdauer
Die Herausforderung
Für eine konstante Bildqualität bei der Inspektion vorbeifahrender Güterwagen benötigte der Kunde kurze, leistungsstarke und reproduzierbare Strompulse für 16 LED-Kanäle.
Unser 4-Kanal-Standardcontroller hatte sich im Kundentest bereits bewährt, reichte jedoch hinsichtlich Kanalanzahl und Gesamtleistung nicht aus. Mehrere Einzelgeräte hätten Bauraum, Verkabelung und Integrationsaufwand deutlich erhöht.
Die Lösung

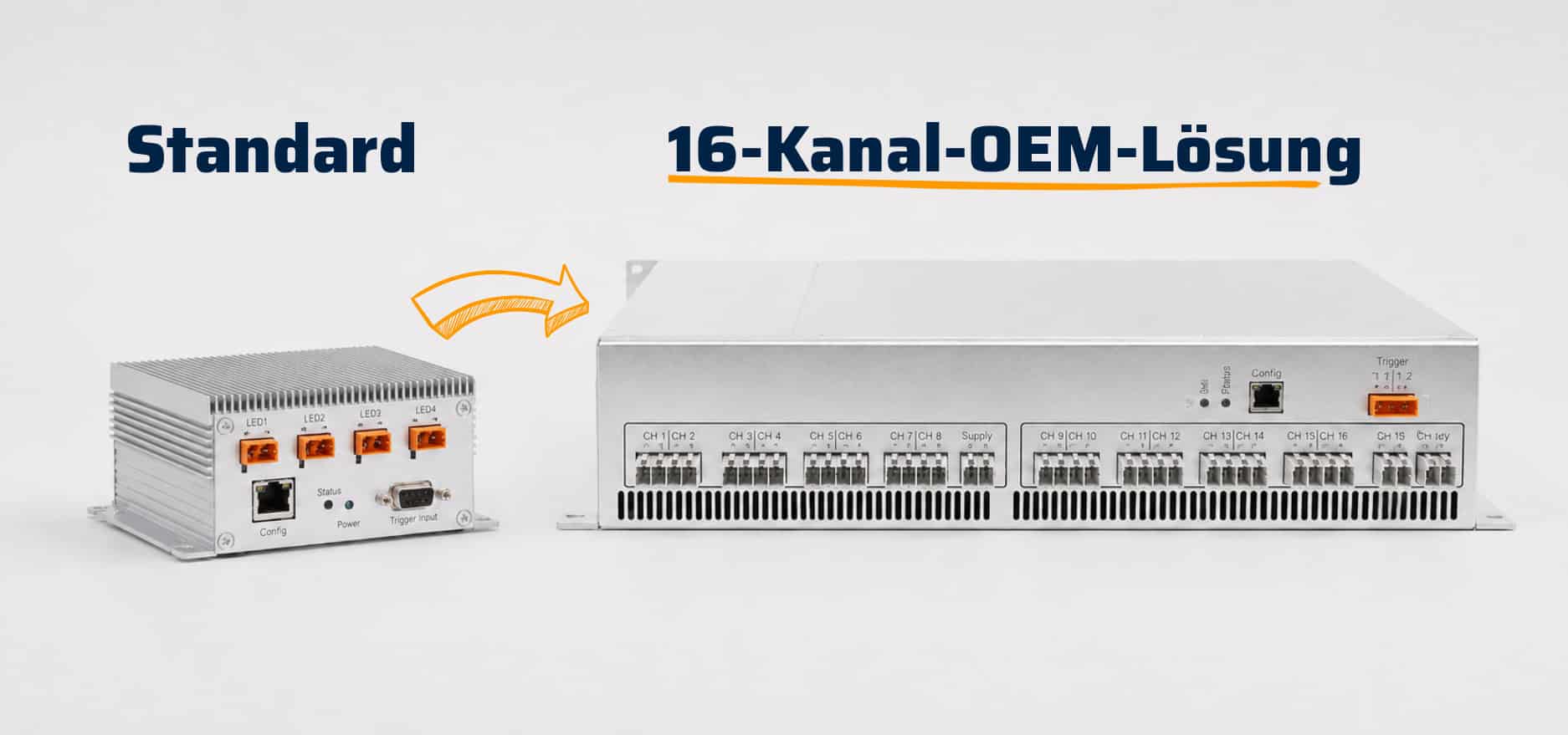

Ausgehend von unserem 4-Kanal-Standardcontroller entwickelten wir eine zentrale 16-Kanal-OEM-Lösung. Ein integrierter Versorgungspuffer stellt die Energie für die kurzen Hochleistungspulse bereit. So erreicht das System bis zu 40 kW elektrische Spitzenleistung bei nur 500 W Versorgungsleistung.
Alle 16 Kanäle lassen sich zentral parametrieren. Das reduziert Verkabelung und vereinfacht die Systemintegration. Wir verantworteten die gesamte OEM-Entwicklung der Stromversorgung – von Elektronikentwicklung und Konstruktion über thermische Auslegung und Prototypenbau bis zur Validierung und Serienüberführung.
Vorteile für den Kunden
Ein zentraler Controller für alle 16 Kanäle
Weniger Bauraum, Verkabelung und Integrationsaufwand
- Reproduzierbare Strompulse für konstante Bildqualität
- Serienreife Lösung in nur sechs Monaten
Technische Umsetzung
- 16 Hochleistungskanäle mit je bis zu 2,5 kW Pulsleistung
- Bis zu 50 A und 50 V pro Kanal
- Pulsdauer bis 50 µs
- Bis zu 40 kW elektrische Gesamtspitzenleistung
- Integrierter Versorgungspuffer für nur 500 W Anschlusssleistung
- Kompakte, thermisch optimierte Bauform

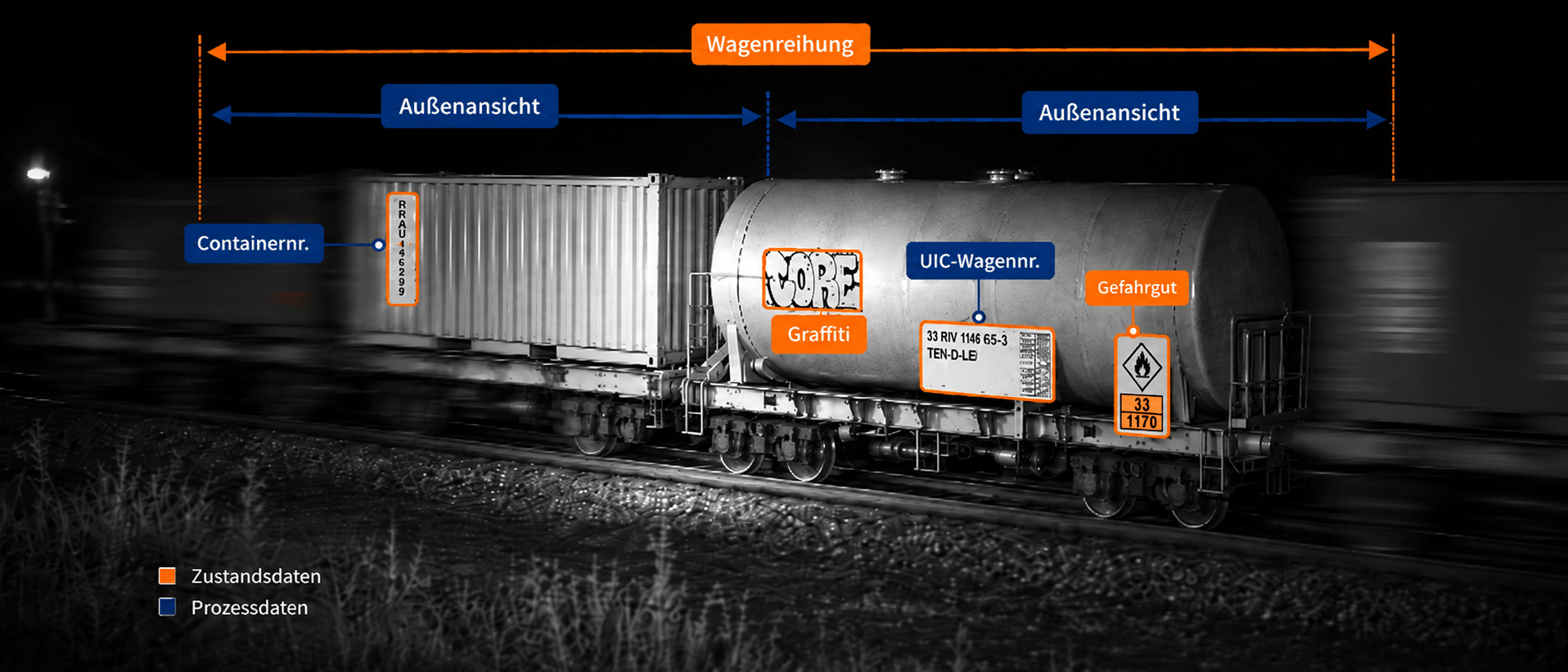

KI-generiertes Beispielbild zur Veranschaulichung der erfassten Messdaten
