LED-Beleuchtung und LED-Treiber für industrielle Bildverarbeitung
OEM-Spezialbeleuchtung für Machine Vision und industrielle Bildverarbeitung
Wenn Standardbeleuchtung den notwendigen Kontrast nicht erzeugt.
In der industriellen Bildverarbeitung entscheiden Beleuchtung, Timing und Ansteuerung darüber, ob Merkmale sicher erkannt, Bewegungen eingefroren und Prüfergebnisse reproduzierbar erreicht werden. LEJ entwickelt kundenspezifische LED-Beleuchtungen, Hochleistungs- und Puls-Treiber sowie integrierbare OEM-Subsysteme für Anwendungen, bei denen Standard-Ring-, Balken- oder Flächenleuchten technisch oder integrativ nicht ausreichen.
Wir betrachten die gesamte Bildverarbeitungsaufgabe: Objekt und Oberfläche, Kamera und Optik, Arbeitsabstand, Belichtungszeit, Wellenlänge, Pulsenergie, Schnittstellen, Thermik und Serienanforderungen.
Ihre Beleuchtungsaufgabe prüfen lassen
Senden Sie uns Kamera, Objekt, Arbeitsabstand, Taktzeit, gewünschte Wellenlänge und Zielstückzahl. Gemeinsam bewerten wir Machbarkeit und Lösungsweg.
Produkte in der Bildverarbeitung
Typische Zielanwendungen
Welche Probleme löst spezialisierte Beleuchtung?
- Bewegungsunschärfe durch zu lange Belichtungszeiten
- zu geringer Kontrast zwischen Gut- und Schlechtmerkmal
- störende Reflexe oder inhomogene Beleuchtung
- nicht sichtbare Fluoreszenz- oder Materialmerkmale
- unzureichende Synchronisation von Kamera, SPS, Encoder und Beleuchtung
- begrenzter Bauraum und anspruchsvolle thermische Bedingungen
- fehlende Langzeitverfügbarkeit von Standardkomponenten
- Anforderung an mehrere Wellenlängen oder dynamische Beleuchtungssequenzen
Von der Bildverarbeitungsaufgabe zur Serienlösung
- Anforderungsanalyse und Machbarkeit:
- Kamera, Optik, Objekt, Oberfläche, Arbeitsabstand, Taktzeit, Belichtung, Umgebungsbedingungen und Zielkennzahlen.
- Beleuchtungs- und Ansteuerungskonzept:
- Wellenlänge, Geometrie, Dauer- oder Pulsbetrieb, Kanalzahl, Trigger und Schnittstellen.
- Elektronik und Integration:
- LED-Treiber, Leistungselektronik, Monitoring, Kommunikation, Mechanik, Kühlung und EMV-gerechtes Design.
- Prototyping und Validierung:
- Muster, Tests mit realen Objekten, Timing- und Temperaturmessungen, Optimierung des Bildkontrasts.
- Industrialisierung und Serie:
- Dokumentation, Prüfprozesse, Beschaffung, Serienmontage, Lifecycle- und Servicekonzept.
High-Speed- und Pulsbeleuchtung
Bei schnellen Bewegungen oder kurzen Taktzeiten muss innerhalb eines sehr kurzen Belichtungsfensters ausreichend Licht bereitgestellt werden. Eine leistungsfähige Pulsansteuerung kann die LED kurzzeitig mit deutlich höherem Strom betreiben, sofern LED, Thermik und Lebensdauer dafür ausgelegt sind. Präzises Timing und Wiederholgenauigkeit sind dabei ebenso wichtig wie der Spitzenstrom.

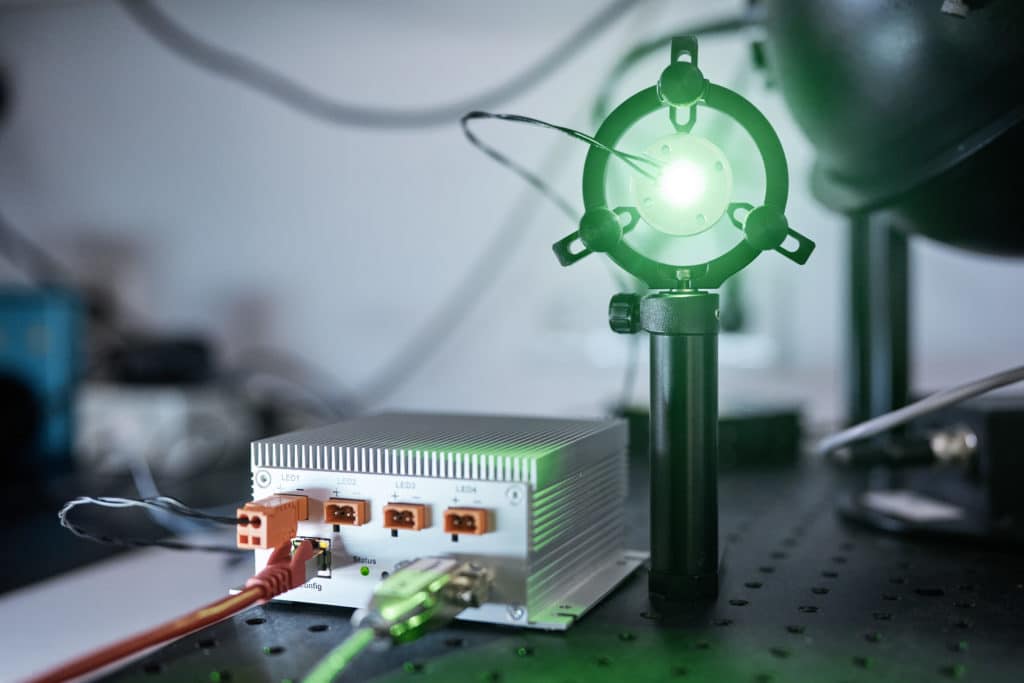

LED Pulse Controller als Plattform
Für Strobe- und High-Speed-Anwendungen kann der LEJ LED Pulse Controller als Serienprodukt oder Ausgangspunkt für eine kundenspezifische Lösung dienen.
- Pulsfrequenz bis 100 kHz
- Pulsstrom bis 30 A im Pulsbetrieb
- Kanäle: vier unabhängig steuerbare Kanäle
- Schnittstellen: Ethernet oder USB
- Funktionen: Parametrierung, Triggerung und Monitoring
Spektral angepasste Beleuchtung
Nicht jedes Merkmal wird im sichtbaren Weißlicht ausreichend kontrastiert. LEJ entwickelt Beleuchtungssysteme mit anwendungsspezifischen UV-, VIS- oder Mehrkanal-Wellenlängen, beispielsweise für Fluoreszenz, Materialunterscheidung oder multispektrale Bildgebung. Entscheidend ist die Kombination aus Spektrum, Geometrie, Optik und Sensorantwort.
Integration in Kamera-, SPS- und Softwareumgebungen
- Trigger- und Synchronisationssignale für Kamera oder Encoder
- Einbindung in SPS- und Anlagensteuerungen
- Ethernet-, USB- oder projektspezifische Schnittstellen
- Parametrierung, Monitoring und Fehlerdiagnose
- Mehrkanalbetrieb und definierte Beleuchtungssequenzen
- seriengerechte Mechanik, Steckverbinder und Kabelkonzepte
Warum LEJ für OEM-Projekte?
- Fokus auf anspruchsvolle Spezialbeleuchtung statt generischer Standardleuchten
- Kompetenz in Lichtquelle, Treiber, Leistungselektronik, Thermik und Integration
- schnelle Funktionsmuster und iterative Optimierung mit realen Prüfobjekten
- Entwicklung und Fertigung kleiner und mittlerer Serien
- Langzeitverfügbarkeit, Lifecycle- und Obsoleszenzmanagement
- ISO-9001-Qualitätsmanagement und dokumentierte Prüfprozesse
Lösungen und Einstiegspunkte
- kundenspezifische OEM-LED-Beleuchtung
- High-Speed- und Pulsbeleuchtung
- LED-Treiber und Mehrkanal-Controller
- UV-/Fluoreszenz- und multispektrale Lichtsysteme
- kompakte Embedded-Vision-Light-Engines
- Redesign und Ersatz nicht mehr verfügbarer Beleuchtungs- oder Treibersysteme
- Serienfertigung und Lifecycle-Betreuung
Machine-Vision-Projekt anfragen
Gemeinsam entwickeln wir eine Beleuchtungs- und Ansteuerungslösung, die zu Bildaufgabe, Taktzeit und Seriengerät passt.
FAQ
Welche LED-Beleuchtung eignet sich für High-Speed-Bildverarbeitung?
Die Beleuchtung muss innerhalb der verfügbaren Belichtungszeit ausreichend Licht liefern und exakt mit Kamera oder Encoder synchronisiert werden. Häufig sind gepulste Hochleistungs-LEDs und schnelle Treiber geeigneter als Dauerlicht.
Wann ist gepulste Beleuchtung besser als Dauerlicht?
Pulsbetrieb ist sinnvoll, wenn Bewegungsunschärfe reduziert, hohe Spitzenhelligkeit in kurzer Zeit oder eine definierte Synchronisation benötigt wird. Die zulässige Pulsenergie hängt von LED, Kühlung, Pulsdauer und Tastverhältnis ab.
Wie werden LED-Treiber mit Kamera oder SPS synchronisiert?
Üblicherweise über digitale Trigger-, Strobe- oder Encodersignale. Je nach System können zusätzlich Ethernet, USB oder kundenspezifische Kommunikationsschnittstellen eingesetzt werden.
Welche Vorteile bieten mehrere unabhängig steuerbare Kanäle?
Mehrere Kanäle ermöglichen unterschiedliche Wellenlängen, Beleuchtungsrichtungen oder zeitliche Sequenzen. Dadurch können mehrere Merkmale mit derselben Kameraaufnahme- oder Prüfstation bewertet werden.
Kann LEJ bestehende Beleuchtung oder Treiber anpassen?
Ja. Je nach Ausgangslage sind Varianten bestehender Plattformen, Redesigns, neue Schnittstellen, mechanische Anpassungen oder vollständige OEM-Entwicklungen möglich.
Welche Angaben benötigt LEJ für eine Machbarkeitsbewertung?
Kamera und Optik, Prüfobjekt, Arbeitsabstand, gewünschter Bildkontrast, Belichtungszeit, Takt, Wellenlänge, verfügbare Schnittstellen, Bauraum und erwartete Jahresstückzahl.
